【產品概述】

D343H-10/16/25蝸輪傳動硬密封蝶閥被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

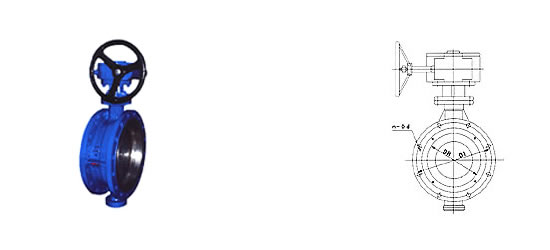

【結構圖】

【產品特點】

1、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

2、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

3、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

4、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

5、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

6、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。

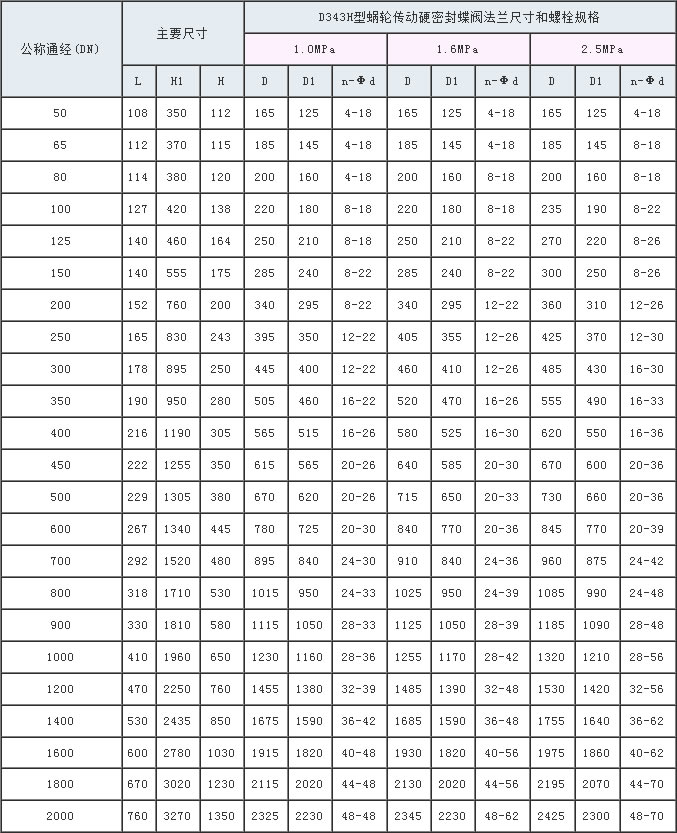

【主要外形連接尺寸】單位：mm

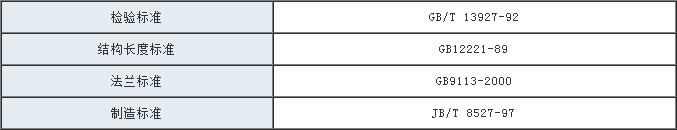

【采用標準】

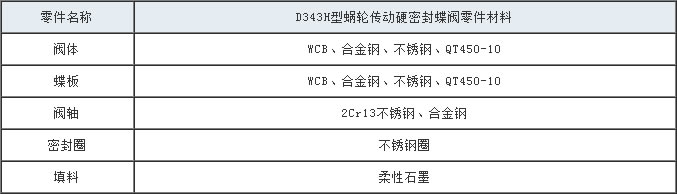

【主要零部件材料】
