【產品用途】

Z43H/X型平板閘閥適用于石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。

【設計與制造標準】

● 設計與制造：JB/T5298　API6D

● 法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44

● 壓力溫度：ANSIB16.34

● 結構長度：JB/T 5298　ANSIB16.10

● 對焊連接尺寸：GB/T12224　ANSIB16.25

● 檢驗與試驗：JB/T9092　API6D

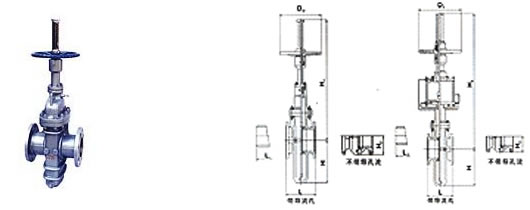

【結構圖】

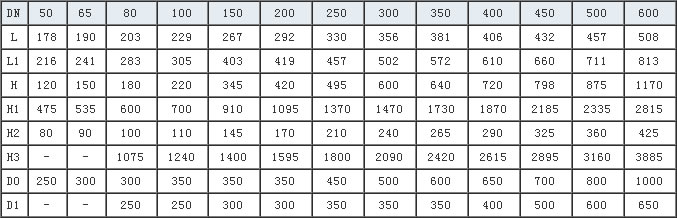

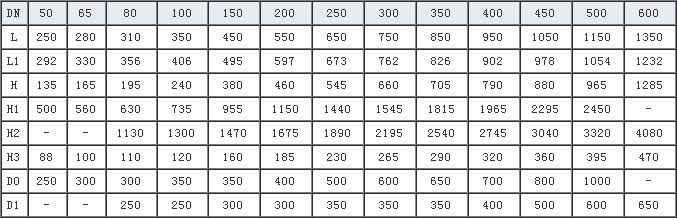

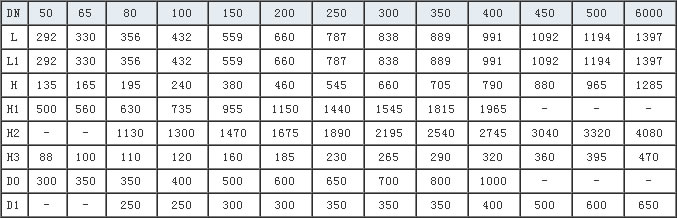

 【安裝尺寸及重量】(ANSI 600Lb GB 10.0Mpa)

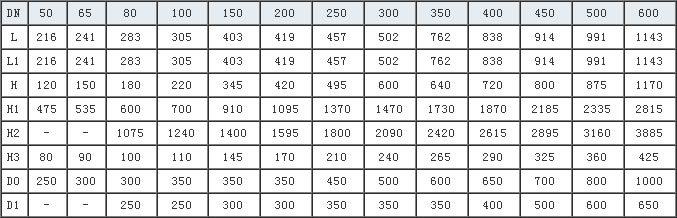

【安裝尺寸及重量】(GB 1.6Mpa GB 2.0Mpa)

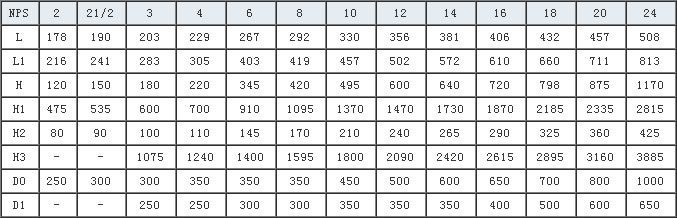

【安裝尺寸及重量】(ANSI 150Lb)
