【產品概述】

DS/Z44H型水封閘閥適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

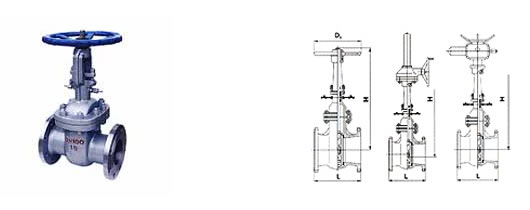

【結構圖】

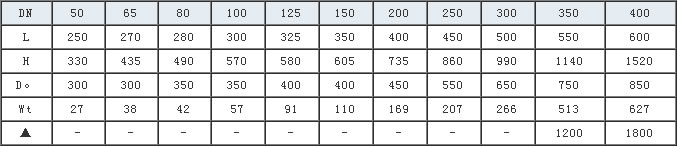

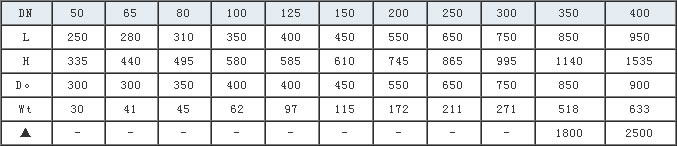

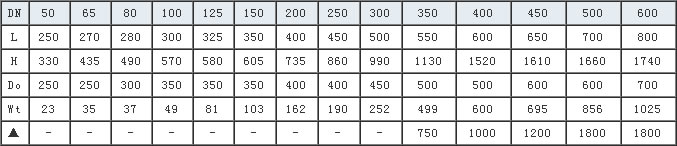

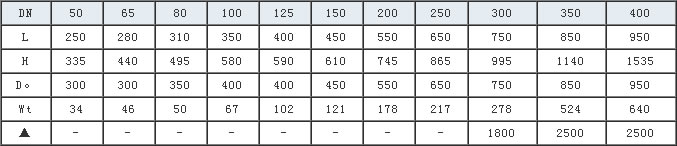

【DS/Z44H型水封閘閥安裝尺寸及重量】（GB10.0Mpa）

【DS/Z44H型水封閘閥安裝尺寸及重量】（GB4.0Mpa）

【DS/Z44H型水封閘閥安裝尺寸及重量】（GB2.5Mpa）

【DS/Z44H型水封閘閥安裝尺寸及重量】（GB1.6Mpa）

注： H為手輪形式的數據。Wt為手輪形式的數據。 ▲ ~為傘齒輪、電動裝置的參考力矩，單位NM。

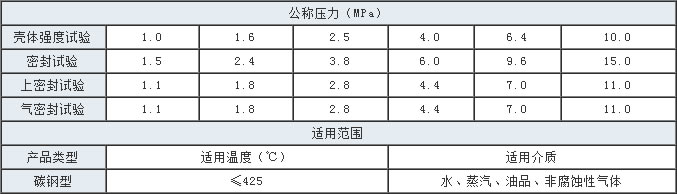

【DS/Z44H鑄鋼水封閘閥主要性能規范】

【DS/Z44H鑄鋼水封閘閥設計與制造標準】
